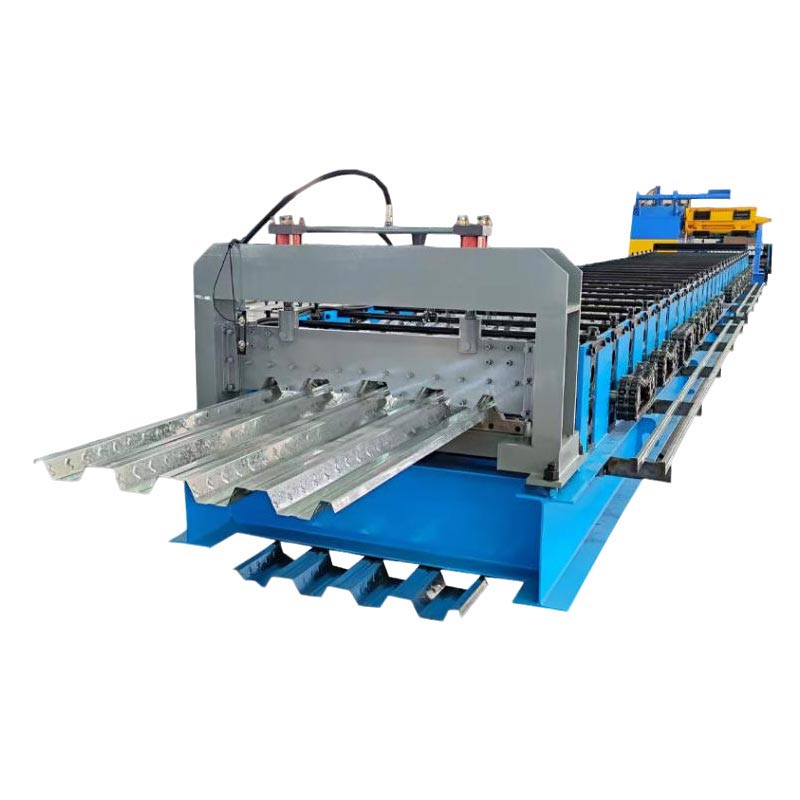

Macchina per la formatura di rotoli da pavimento con ponte 720

La macchina profilatrice per pavimenti 720 prende bobine di acciaio grezzo e le modella in pannelli per ponte ad alta resistenza. Questo avviene in un'operazione continua e senza interruzioni. Fondamentalmente, questa macchina è un concentrato di produzione moderna. Esso combina efficienza superiore con ingegneria di precisione e robustezza. Soddisfa le rigorose esigenze del mondo settore edile. Il processo automatizzato di formatura dei rulli garantisce qualità costante e precisione superiore.Così alto l’efficienza rende la Macchina una risorsa indispensabile per qualsiasi produttore di coperte.

Componenti principali e flusso di lavoro

1. Svolgitore e svolgitore

Il sistema inizia con un avvolgitore motorizzato per carichi pesanti. Contiene la bobina di acciaio grezzo. Lo spessore della bobina in genere varia da 0,8 mm a 1,5 mm. La larghezza può arrivare fino a 1250 mm. Lo svolgitore è dotato di sistema di espansione del mandrino e di frenatura meccanismo. Questo sistema svolge tre funzioni critiche: controlla la velocità di svolgimento, previene grovigli nel materiale e garantisce un'alimentazione uniforme e uniforme.

2. Unità di alimentazione e livellamento

La striscia di acciaio della bobina può essere leggermente curva o spiegazzata. Questo è chiamato "set di bobine". Questo è il compito del unità di livellamento. Svolge questo compito fondamentale con rulli di precisione che appiattiscono l'acciaio, eliminando tutte le sollecitazioni e imperfezioni. Un materiale perfettamente piano è fondamentale per la precisione e l'aspetto del profilo finale.

3. Stazione di pre-perforazione/intaglio (opzionale ma comune)

Prima della formatura principale, il nastro piatto di acciaio può passare attraverso una stazione di punzonatura. È idraulico o servocomandato. Questa stazione aggiunge rilievi, fori di servizio o tacche di allineamento. La punzonatura servocontrollata offre di più flessibilità e precisione per modelli complessi.

4. Il cuore: stazione di profilatura

Questo è il cuore della macchina per profilatura a rulli da pavimento 720, che consiste in una serie di supporti (tipicamente da 18 a 22 o più). Ogni supporto ha una coppia di rulli in acciaio temprato. Ciascun set di rulli piega leggermente di più la striscia di acciaio. Loro modellarlo gradualmente nel profilo finale del ponte 720. I supporti sono montati su un telaio robusto e rinforzato per una facile manutenzione allineamento.

5. Sistema di taglio a misura

Dopo che l'acciaio è completamente formato, si sposta verso l'unità di taglio. Un codificatore di precisione ne traccia la lunghezza. Quando il una volta raggiunta la lunghezza preimpostata, una cesoia idraulica o una sega volante eseguono un taglio netto. Ciò avviene senza interrompere il macchina. La tecnologia del "taglio al volo" è fondamentale per un'elevata produttività.

6. Trasportatore di uscita e stazione di impilamento

I pannelli del ponte finiti vengono trasportati via. Un sistema di impilamento automatico poi impila ordinatamente i pannelli in pacchi. I pacchi sono pronti per la reggiatura e la spedizione.

7. Sistema di controllo

Un controllore logico programmabile (PLC) centrale gestisce l'intera operazione da un touchscreen di facile utilizzo (HMI). Gli operatori possono inserire parametri come la lunghezza e la quantità del pannello. Il PLC monitora il processo, fornisce la diagnostica, e fornisce i dati di produzione.

Scenari applicativi

I profili del ponte 720 di questa macchina per la profilatura a rulli del pavimento del ponte 720 sono utilizzati nei sistemi di pavimento compositi. Chiave le applicazioni includono:

Edifici commerciali a molti piani: torri di uffici, hotel e complessi ad uso misto beneficiano della velocità del ponte 720 installazione e ridotto utilizzo di calcestruzzo.

Strutture industriali: magazzini, impianti di produzione e centri logistici. La capacità a lungo termine del ponte e ad alta resistenza sono ideali per ampi spazi aperti.

Progetti istituzionali: Università, ospedali e stadi sportivi. Questi luoghi richiedono robustezza e resistenza al fuoco sistemi a pavimento.

Condomini a più piani: essendo una piattaforma già pronta per pavimenti in cemento, accelera significativamente il tempistica complessiva della costruzione.

Parametri tecnici

Vantaggi principali

Alta efficienza e produttività

Dimentica il lavoro manuale e le macchine più lente. Il nostro sistema automatizzato produce pavimentazioni ininterrottamente a oltre 20 metri al minuto minuto. Questo enorme vantaggio in termini di velocità ti consente di gestire facilmente contratti su larga scala e di consegnarli in anticipo programma.

Precisione e coerenza eccezionali

Il processo di profilatura a rulli multistadio utilizza rulli lavorati con precisione e un telaio rigido. Ciò garantisce che ogni metro di il ponte ha le stesse dimensioni e forma. Il risultato sono assenza di problemi di installazione in cantiere e garanzia strutturale prestazione.

Robusta durata e bassa manutenzione

Le parti critiche come rulli formatori, alberi e ingranaggi sono realizzati con acciai legati di alta qualità. Lo sono anche trattato termicamente per estrema durezza e resistenza all'usura. Ciò conferisce alla macchina una lunga vita operativa con molto tempi di inattività ridotti per la manutenzione.

Notevole flessibilità operativa

La macchina può essere facilmente adattata. I set di rulli a cambio rapido (opzionali) e le semplici regolazioni dell'HMI lo consentono produrre diversi profili di coperta. Può passare facilmente da una serie all'altra come 50 o 60. Questa flessibilità fornisce un livello elevato ritorno sull'investimento.

Automazione intuitiva

Un sistema di controllo PLC semplifica il funzionamento. Richiede pochissimo lavoro manuale. Gli operatori possono memorizzare le ricette per prodotti diversi. Il sistema fornisce inoltre guide per il monitoraggio e la risoluzione dei problemi in tempo reale. Ciò riduce l'abilità necessari per far funzionare la macchina.

Qualità superiore del prodotto finito

Un'unità di livellamento garantisce che la superficie del ponte sia piana e impeccabile. Il sistema di taglio al volo crea bordi puliti e squadrati senza sbavature. Ciò rende la movimentazione e l'installazione più sicure. Il prodotto finale ha un aspetto professionale e di alta qualità.

Dettagli del prodotto

A. Progettazione e produzione di rulli

Essendo il cuore della macchina profilatrice per pavimenti 720 Deck, i nostri rulli sono profili complessi lavorati a CNC. Loro la creazione inizia con una progettazione digitale CAD/CAM che mappa l'intero processo di formatura. Questo modello viene quindi tradotto da Attrezzature CNC in profili perfettamente tagliati.

I rulli sono realizzati con billette di acciaio per cuscinetti GCr15. Sono modellati utilizzando torni e fresature CNC ad alta precisione macchine. Successivamente, vengono sottoposti a trattamento termico: tempra e rinvenimento. Questo processo dà loro un nucleo duro e duro superficie, raggiungendo HRC 58–62.

Ogni rullo è rettificato con precisione e quindi lucidato per ottenere una finitura a specchio impeccabile. Questo passaggio finale riduce al minimo l'attrito, riduce il consumo energetico e protegge il rivestimento dell'acciaio dai graffi.

B. Telaio strutturale e allineamento

La base della macchina per profilatura a rulli da pavimento con ponte 720 è un telaio per carichi pesanti costruito con piastre di acciaio da 25 mm e travi ad H. Questa struttura è saldata professionalmente e quindi alleviata dallo stress per prevenire eventuali deformazioni future. Tutte le stazioni di formatura sono montati su guide lavorate con precisione, garantendo un perfetto allineamento dei rulli. Questo design robusto entrambi assorbe le elevate forze di formatura dell'acciaio spesso e mantiene la precisione geometrica per milioni di cicli.

C. Precisione del sistema di taglio

Il sistema di taglio al volo è altamente sincronizzato. Un codificatore rotativo si blocca sul piatto mobile. Invia velocità in tempo reale dati al PLC. Una cesoia idraulica o una servosega sono montate su un carrello. La carrozza accelera per adattarsi al esattamente la velocità del deck. Quindi effettua il taglio, decelera e ritorna all'inizio. Ciò avviene in una frazione di a secondo. Le lame sono realizzate in acciaio per utensili temprato. Forniscono un bordo pulito e tranciato che non necessita di ulteriori lavorazioni.

D. Materiale e rivestimento

Tutti i componenti critici utilizzano materiali di alta qualità. Ciò include alberi, ingranaggi e ruote dentate. Sono tutti trattati per la durabilità. L'esterno della macchina è sabbiato e rivestito con vernice industriale. Ciò fornisce un'eccellente ruggine prevenzione e finitura professionale per uso in officina.

E. Sicurezza ed ergonomia

La sicurezza dell'operatore è una priorità assoluta. La macchina è dotata di protezioni attorno a tutte le parti mobili. Sono posizionati i pulsanti di arresto di emergenza in più punti. Sono inclusi anche gli interblocchi di sicurezza elettrici. Un pannello di controllo centralizzato consente all'operatore eseguire l'intero processo da un luogo sicuro.

In conclusione, la profilatrice per pavimenti con piano 720 è molto più di una semplice macchina. Questa macchina incarna l'avanguardia manifatturiero per il settore edile. Offre qualità di alto livello, alta efficienza e affidabilità incrollabile. Ciò consente ai produttori di costruire la struttura delle infrastrutture moderne con totale sicurezza e precisione.
