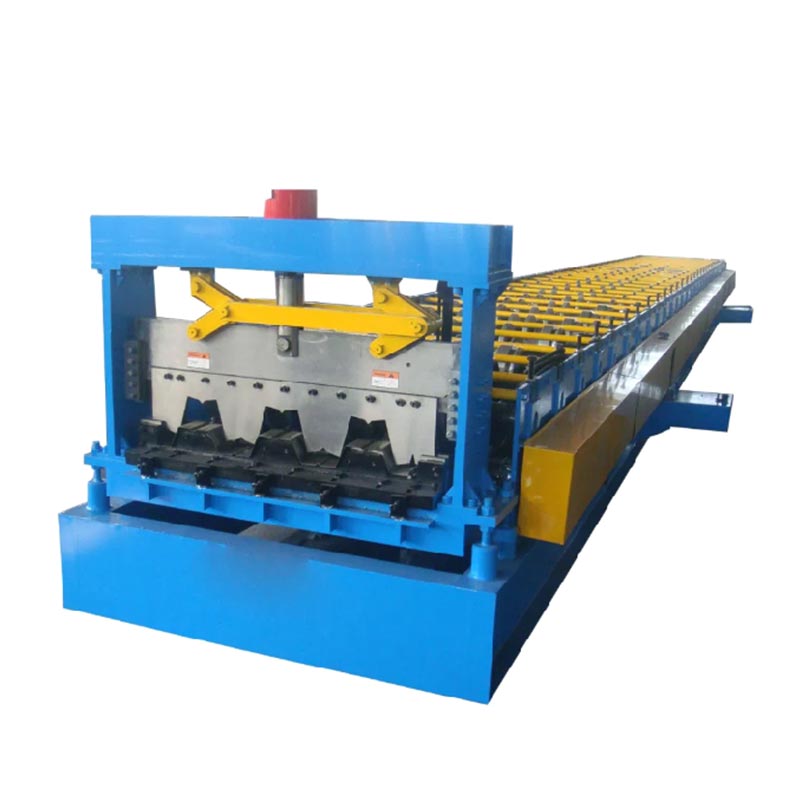

Macchina per pavimenti a coda di rondine

Vantaggi di progettazione

Questo pavimento a traliccio ha una sezione trasversale speciale. Il design aumenta la rigidità strutturale e la capacità di carico. Il design consente campate più lunghe e profondità del pavimento inferiori. Fornisce inoltre prestazioni acustiche migliorate. Questo sistema di pavimento è ampiamente utilizzato in progetti impegnativi. Questi includono arene sportive, teatri, edifici per uffici e strutture a più piani.

La sua forma a zampa d'uccello crea un forte legame meccanico con il calcestruzzo. Questo legame migliora significativamente la resistenza e la stabilità complessiva del solaio. La superficie superiore piatta facilita il getto del calcestruzzo. Di conseguenza si riducono i costi delle casseforme tradizionali.

Caratteristiche e vantaggi

Alta efficienza e automazione

La macchina per la formatura di piani a coda di rondine utilizza un sistema di controllo PLC con interfaccia touch screen. Tutti i processi (alimentazione, formatura, punzonatura e conteggio) sono completamente automatizzati. Il funzionamento è semplice e la produzione procede senza intoppi. Il PLC controlla il sistema in base alla lunghezza e alla quantità preimpostate.

Ciò riduce notevolmente le esigenze di manodopera.

Formatura precisa del profilo

Un processo di profilatura a rulli multifase garantisce elevata precisione e geometria coerente nei fogli finiti. Un sistema di taglio idraulico garantisce tagli accurati con bordi puliti.

Costruzione robusta

Il telaio principale è realizzato in acciaio saldato. Subisce un trattamento antistress per un'eccellente stabilità e una lunga durata. Gli alberi dei rulli utilizzano acciaio ad alta resistenza come materiale di base. Questi alberi sono sottoposti a trattamento termico per una maggiore tenacità. Sono inoltre rifiniti con cromatura. Questo trattamento superficiale migliora la resistenza all'usura e ne prolunga la durata.

Alta potenza e rendimento

Il motore principale offre una potenza completamente regolabile. Ingranaggi o catene garantiscono un funzionamento regolare. La linea di produzione funziona a circa 8-20 metri al minuto. La velocità dipende dallo spessore del materiale e dalla complessità del profilo. Ciò rende la macchina ideale per la produzione di grandi volumi.

Compatibilità dei materiali

La macchina può lavorare vari materiali in bobine. Questi includono acciaio zincato, acciaio verniciato e acciaio inossidabile. Lo spessore tipico del materiale varia da 0,8 a 1,5 mm.

Prestazioni strutturali

Il design della piastra a coda di rondine crea una connessione composita con il calcestruzzo. Ciò migliora la resistenza e la rigidità del solaio. La forma consente inoltre di utilizzare più cemento. Ciò migliora le proprietà acustiche e di isolamento acustico.

Componenti principali

Apribobina: questa unità raddrizza e svolge la bobina di acciaio.

Dispositivo di livellamento e guida: Mantiene il materiale piatto prima della sezione di formatura.

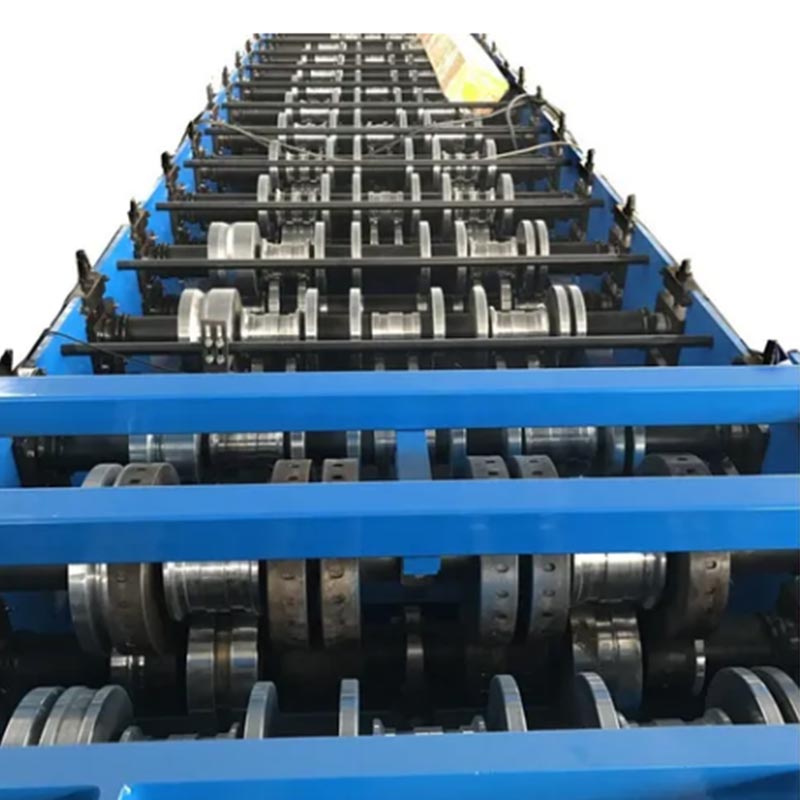

Unità di formatura e rulli: set multipli di rulli eseguono la formatura progressiva a freddo.

Dispositivo di taglio idraulico: taglia il profilo con precisione a lunghezze prestabilite.

Tavolo di uscita/dispositivo di stoccaggio: questo dispositivo trasporta e immagazzina i prodotti finiti.

Specifiche tecniche di esempio

Lo spessore del materiale varia da 0,8 a 1,5 mm.

La velocità di formatura è di circa 8–20 metri al minuto.

Il sistema di controllo comprende un PLC con touch screen.

La potenza del motore principale è generalmente pari a 11 kW × 2 o superiore, a seconda del modello.

La larghezza del materiale è solitamente compresa tra 1000 e 1250 mm, ma può essere personalizzata.

Il materiale del rotolo è realizzato in acciaio legato ad alta resistenza ed è cromato.

Applicazioni comuni

Sistemi di solai con struttura in acciaio in edifici a più piani

Parcheggi e strade di accesso

Pavimenti di edifici industriali

Pavimentazioni per impianti sportivi ed edifici commerciali

Ponti, piattaforme per carichi pesanti e altri pavimenti strutturali compositi

Riepilogo

La macchina per la formatura di piani a coda di rondine funziona con elevata efficienza e stabilità. Si tratta di un'apparecchiatura altamente automatizzata. Questa macchina produce lamiere metalliche con profilo a coda di rondine.

Questi teli di coperta offrono vantaggi chiave. Forniscono elevata resistenza, installazione rapida, buona riduzione del rumore e forte legame con il calcestruzzo.

La macchina soddisfa rigorosi standard di settore. Soddisfa costantemente i requisiti di qualità per le coperture strutturali nei progetti di costruzione.

Inoltre, la macchina aumenta notevolmente la produttività. Il suo ruolo è vitale nei processi produttivi contemporanei. I produttori si affidano ad esso per la produzione di moderne strutture in acciaio e sistemi di solai compositi.
