Macchina per arcarecci CZ

Descrizione del prodotto

Quando si tratta di produzione di acciaio in grandi volumi,Parfùè il marchio di riferimento perMacchina per la formatura di rulli CZcon il cambio elettrico dello stampo, che offre una combinazione perfetta di velocità e integrità strutturale. Nel panorama edilizio moderno, il tempo è la valuta più importante. Le tradizionali regolazioni manuali per la produzione degli arcarecci a C e Z non sono più praticabili per le aziende competitive. È qui che siamo avanzatiMacchina per la formatura di rulli CZgrazie al cambio stampo elettrico interviene, trasformando ore di tempo di impostazione in pochi secondi di precisione automatizzata.

Specifiche del prodotto:

Materiali applicabili: Q235 Nastro di acciaio laminato a caldo o Nastro di acciaio zincato laminato a caldo (1,5-3,0 mm)

Parametri di prestazione

Materiale del rullo:

1.Rulli principali: Acciaio per cuscinetti GCr15

Rulli laterali ausiliari: Acciaio Cr12

Tecnologia di elaborazione:Forgiatura, rinvenimento + tornitura di sgrossatura + trattamento di tempra (HRC58-60) + tornitura di finitura CNC, seguita da lucidatura e cromatura dura

2.Albero principale:

Materiale:Albero di trasmissione del motore: acciaio 40Cr; Altri alberi a rulli: acciaio 45#

Tecnologia di elaborazione:Trattamento di bonifica (HB210-230) + Tornitura di sgrossatura + Rettifica cilindrica + Lucidatura superficiale e Cromatura dura

Macchina principale che forma

Alimentazione: Albero guida + Ruota guida

Livellamento:3 rulli superiori + 4 rulli inferiori + alimentazione a due stadi

Materiale:45# Acciaio

Tecnologia di elaborazione:Tornitura di sgrossatura + Trattamento termico ad alta frequenza (HRC50-55) + Rettifica di finitura cilindrica + Lucidatura superficiale e cromatura dura

Formatura principale:18 stazioni di formatura

Dotato di 13 set di moduli intercambiabili CZ. La commutazione può essere completata ruotando di 180 gradi e la dimensione specifica può essere regolata tramite pulsanti elettrici.

Pressatura delle costole:Costola dritta in linea

Raddrizzamento:Raddrizzatura biassiale specifica CZ a 10 rulli + Raddrizzatura biassiale a 4 rulli, per un totale di due unità di raddrizzatura

Alimentazione:Dotato di trasmissione, azionata da ingranaggi dell'albero superiore e inferiore

Punzonatura:Punzonatura a foro singolo e doppio dopo la formatura

Opzionale con fori rotondi (Φ14mm, Φ16mm) e fori ovali (28×16mm, 28×14mm)

Tosatura:Sistema di taglio continuo dopo la formatura, nessun cambio utensile richiesto per la tranciatura, cambio stampo manuale

Materiale della taglierina:Acciaio Cr12

Sistema di controllo

Armadio di controllo principale:1 unità (spina aeronautica)
Metodo di cambio stampo:Cambio stampo elettrico (tre motori cambio stampo: 0,75KW×3)
Scatola di distribuzione cambio stampo:1 unità (installata al centro del telaio)
Controller esterno:1 unità (facilita il controllo inching del movimento in avanti e all'indietro durante la produzione e la messa in servizio)

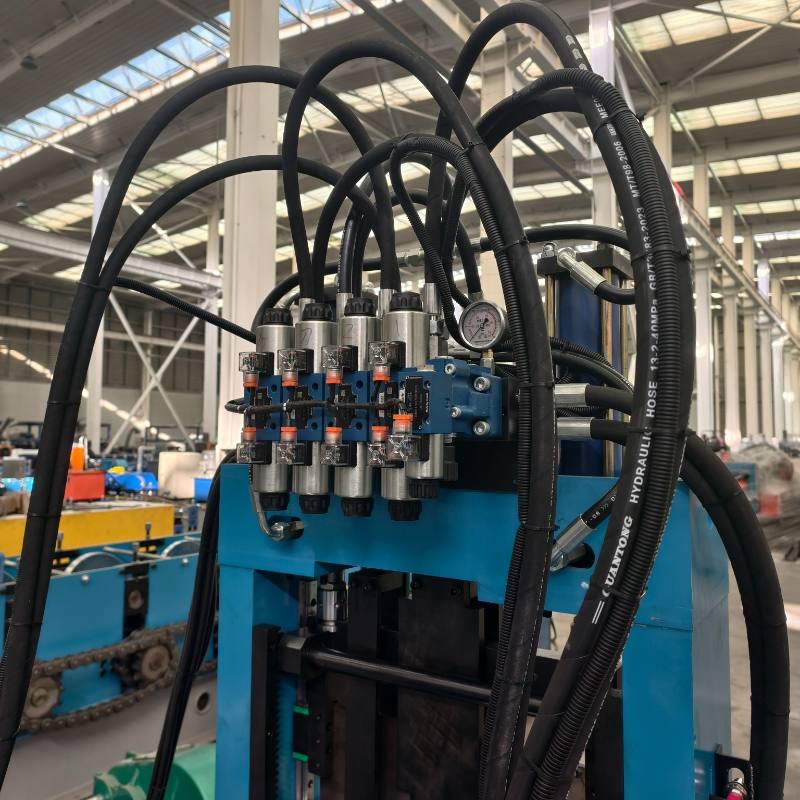

Sistema idraulico

Motore idraulico:Tipo di biella con pistone esterno a cinque stelle (Ningbo Hanzhu)
Stazione idraulica:
Potenza della stazione idraulica:22KW
Capacità del serbatoio dell'olio:500 litri IV. Capacità di carico svolgitore: 5T
Metodo di serraggio:Serraggio centrale verso l'esterno a quattro maglie a manovella
Freno:Doppio bloccaggio del mandrino

Tavolo di supporto materiale

• Lunghezza di supporto del materiale:3 metri, 2 unità
• Metodo di supporto:Telaio saldato da profilati in acciaio e angolari in acciaio, con rulli installati sulla superficie

Perché scegliere il sistema di cambio stampo elettrico Parfu?

Il vantaggio principale del sistema Parfu risiede nella sua integrazione intelligente. A differenza delle macchine tradizionali che richiedono lo smontaggio manuale dei rulli, la nostra macchina per la formatura di rulli CZ con cambio stampo elettrico utilizza un sistema motore controllato da PLC per ruotare e regolare gli strumenti di formatura.

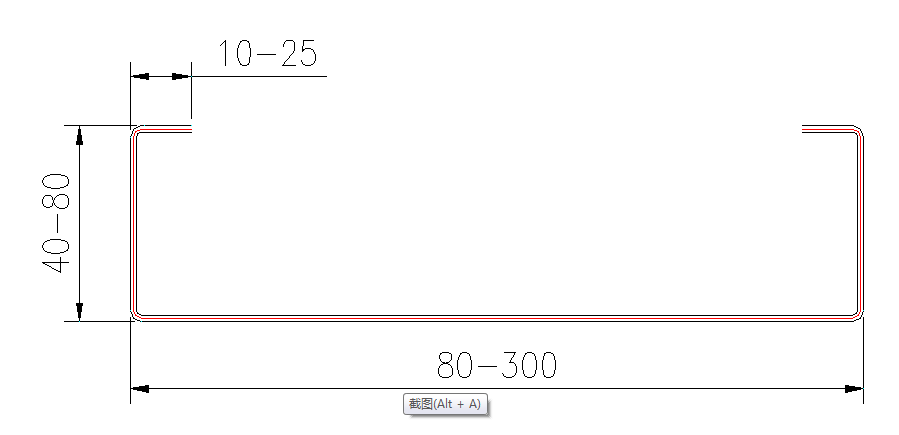

Passaggio rapido: Transizione tra profili C e Z o dimensioni diverse (da 100 mm a 300 mm) senza sollevare una sola chiave.
Precisione senza pari: L'azionamento elettrico garantisce che ogni regolazione sia calibrata al millimetro, riducendo gli sprechi di materiale.
Sicurezza dell'operatore: Automatizzando il cambio stampo, si riduce al minimo il rischio di infortuni sul lavoro associati al sollevamento manuale di carichi pesanti.

Approfondimento del settore: NostroMacchina per la formatura di rotoli di arcarecci CZs sono progettati per gestire acciaio zincato ad alta resistenza, garantendo che la vostra produzione soddisfi sempre gli standard edilizi internazionali.
